日本RSK平形直角定规547系列

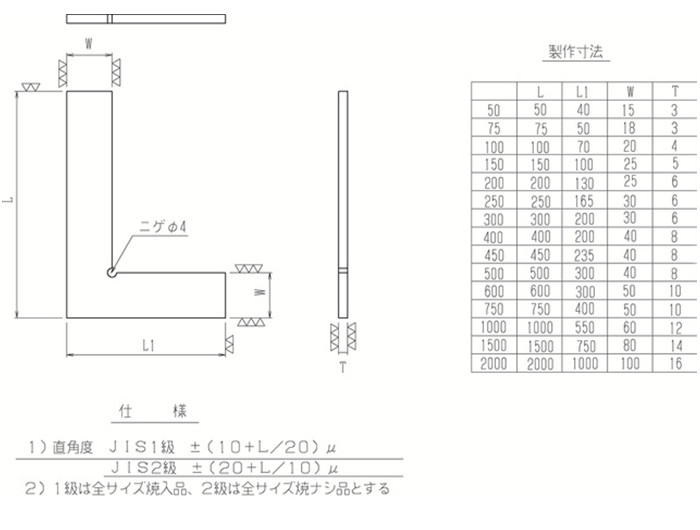

- 1级品是全尺寸淬火品。 L=长度尺寸 直角度算式：1級±(10+L/20)μ 2級±(20+L/10)μ 真直度算式：1級(5+L/40)μ 2級(10+L/20)μ
- 咨询热线：0755-29695109
-
产品详情
联系我们

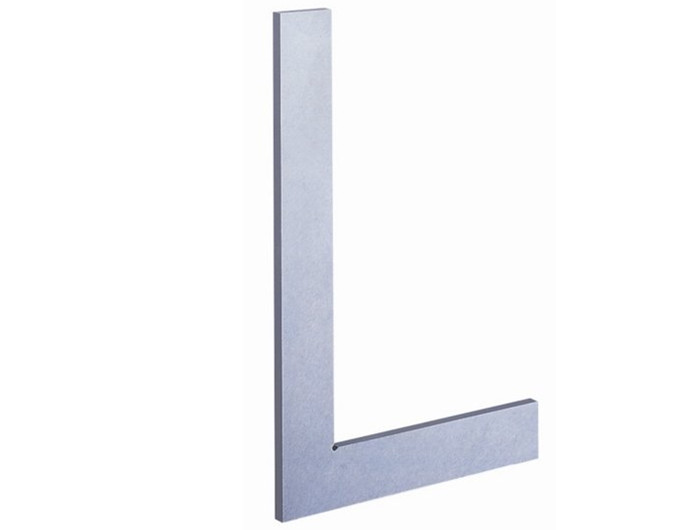

平行直角规
产品简介：
本品是直角测定的不能缺少的量具，材质碳素工具钢，使用淬火(HS 65以上)的材质制作。使用面是精密研磨加工。
| 尺寸（㎜） | 长边全长 | 短边全长 | 宽 | 厚 | 直角度(μ) | 真直度(μ) | 质量(kg） | ||
| 1級 | 2級 | 1級 | 2級 | ||||||
| 50 | 50 | 40 | 15 | 3 | ± 13 | ± 26 | 6.3 | 12 | 0.04 |
| ※ 75 | 75 | 50 | 18 | 3 | ± 14 | ± 28 | 7 | 14 | 0.05 |
| ※ 100 | 100 | 70 | 20 | 4 | ± 15 | ± 30 | 7.5 | 15 | 0.08 |
| ※ 150 | 150 | 100 | 25 | 5 | ± 18 | ±36 | 8.8 | 18 | 0.22 |
| ※ 200 | 200 | 130 | 25 | 6 | ± 20 | ±40 | 10 | 20 | 0.35 |
| 250 | 250 | 165 | 30 | 6 | ± 22 | ± 44 | 11.2 | 23 | 0.54 |
| ※ 300 | 300 | 200 | 30 | 6 | ± 25 | ± 50 | 12 | 25 | 0.66 |
| 400 | 400 | 200 | 40 | 8 | ± 30 | ± 60 | 15 | 30 | 1.4 |
| 450 | 450 | 235 | 40 | 8 | ± 33 | ± 66 | 16.3 | 33 | 1.62 |
| ※ 500 | 500 | 300 | 40 | 8 | ± 35 | ± 70 | 17.5 | 35 | 1.91 |
| 600 | 600 | 300 | 50 | 10 | ± 40 | ± 80 | 20 | 40 | 3.3 |
| ※ 750 | 750 | 400 | 50 | 10 | ± 48 | ± 96 | 23.8 | 48 | 4.3 |
| ※1,000 | 1,000 | 550 | 60 | 12 | ± 60 | ±120 | 30 | 60 | 8.4 |
| 1,500 | 1,500 | 750 | 80 | 14 | ± 85 | ±170 | 43 | 85 | 19.1 |
| 2,000 | 2,000 | 1,000 | 100 | 16 | ±110 | ±220 | 55 | 110 | 36.3 |
※印记JlS规格尺寸
另外，要求其他尺寸也可制作，需提供产品尺寸图纸
产品说明：
1960544536
直角尺,直角定规,直定规
订购：日本RSK平形直角定规547系列
