PEACOCK数据显示器 C-500/C-700 加装可选BCD板的步骤

文章出处:深圳市春亨工具仪器有限公司 人气:-发表时间:2017-07-03 14:01:00

数据显示器 C-500/C-700加装可选BCD板的步骤

  1. 拧开背板上6号固定螺丝

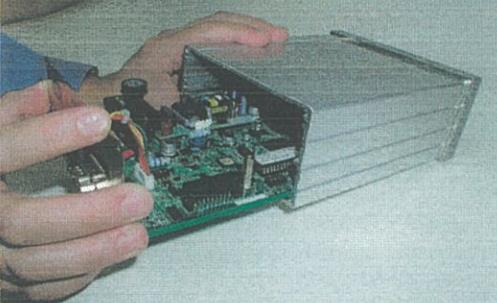

  2. 从背面取出线路板,拧开螺丝后,你可以从背板取出线路板。轻轻地缓慢移出,不可强拉


  3. 安装垫片到主线路板,把它直接拧紧到间隔安装位置。


  4. 安装BCD线路板到主板上,拆卸背部的防护罩,慢慢检查插入物的位置。


  5. 用应用螺丝固定BCD线路板,用螺丝刀轻轻锁紧


  6. 用应用螺丝固定主体,用螺丝刀轻轻锁紧


  7. 当电路板插入本体并将螺钉固定在背部时,它将完成。插入面板并安装倾斜支架,电源线、检测器和BCD电缆连接,接通电源。
