NAKANISHI高速主轴夹具制作方法

文章出处:深圳市春亨工具仪器有限公司 人气:-发表时间:2016-04-06 10:38:00

NAKANISHI高速主轴夹具制作方法

首先,感谢您购买日本NAKANISHI高速主轴,高速主轴主要用在高速加工场所,如何保证其合适的安装需求,提供主轴的使用寿命,春亨工具经过日本NAKANISHI原装培训过的工程师为您介绍以下注意事项。

如果您购买的主轴是直径30mm,您可以另外购买日本NSK原厂夹具GR-30,如需自己定制夹具,请参考以下注意事项制作。

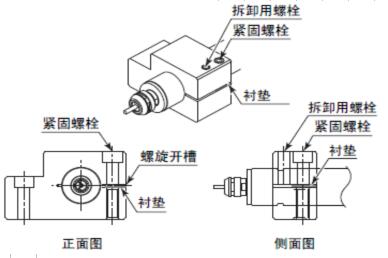

螺旋开槽支架的制作方法

先进行螺旋开槽支架内径的粗加工。

进行螺旋开槽加工。(例如:螺旋开槽 2mm)

拧入拆卸用螺栓,扩展螺旋开槽部。

将垫片 (例如:t = 2mm)插入螺旋开槽部。

松动拆卸用螺栓,按照规定扭矩紧固螺栓。

将支架内径尺寸加工成与主轴φ30mm 公差为-0.01mm~-0.015mm,将内径表面的加工成圆度和圆筒度为5μm以下。修正

松动紧固螺栓,拧入拆卸用螺栓扩展螺旋开槽部,以插入主轴。
